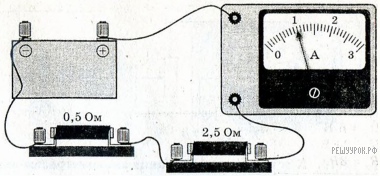

При вы­пол­не­нии опыта уче­ник со­ста­вил элек­три­че­скую цепь и с по­мо­щью ам­пер­мет­ра из­ме­рил силу тока (см. рис.). Опре­де­ли­те по дан­ным опыта на­пря­же­ние ис­точ­ни­ка ток.

При вы­пол­не­нии опыта уче­ник со­ста­вил элек­три­че­скую цепь и с по­мо­щью ам­пер­мет­ра из­ме­рил силу тока (см. рис.). Опре­де­ли­те по дан­ным опыта на­пря­же­ние на пер­вом ре­зи­сто­ре.

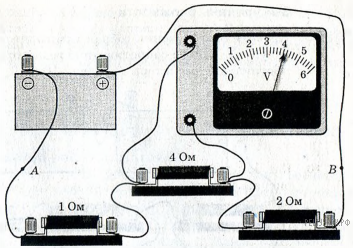

При вы­пол­не­нии опыта уче­ник со­брал элек­три­че­скую цепь (см. рис.). Какая сила тока течет в цепи?

При вы­пол­не­нии опыта уче­ник со­брал элек­три­че­скую цепь (см. рис.). Чему равно на­пря­же­ние на ре­зи­сто­ре 2 Ом?

Пер­вый вольт­метр (см. рис.) по­ка­зы­ва­ет на­пря­же­ние 18 В. Что по­ка­зы­ва­ют ам­пер­метр и вто­рой вольт­метр?

Лам­поч­ка от кар­ман­но­го фо­на­ри­ка с со­про­тив­ле­ни­ем 3 Ом под­клю­че­на к ба­та­рее галь­ва­ни­че­ских эле­мен­тов на­пря­же­ни­ем 9 В через рео­стат (см. рис.). Опре­де­ли­те со­про­тив­ле­ние рео­ста­та, если лам­поч­ка, рас­счи­тан­ная на на­пря­же­ние 5,1 В, ра­бо­та­ет в нор­маль­ном ре­жи­ме.

К ис­точ­ни­ку тока 22,5 В под­клю­че­ны па­рал­лель­но ре­зи­сто­ры со­про­тив­ле­ни­ем 180 и 60 Ом. Ток какой силы течет через ис­точ­ник?

Ре­зи­сто­ры с со­про­тив­ле­ни­я­ми 500 Ом и 1,5 кОм со­еди­не­ны па­рал­лель­но. Какая часть об­ще­го тока идет через вто­рой ре­зи­стор?

Три ре­зи­сто­ра с со­про­тив­ле­ни­я­ми 4, 6 и 8 Ом со­еди­ни­ли па­рал­лель­но и под­клю­чи­ли к ис­точ­ни­ку тока. Ре­зи­сто­ром ка­ко­го со­про­тив­ле­ния можно за­ме­нить эти три ре­зи­сто­ра? Какая сила тока будет про­те­кать по каж­до­му из ре­зи­сто­ров, если на­пря­же­ние на по­лю­сах ис­точ­ни­ка 2,4 В?

Же­лез­ный про­вод был раз­ре­зан на три оди­на­ко­вые части, ко­то­рые потом со­еди­ни­ли па­рал­лель­но. Со­про­тив­ле­ние со­еди­нен­но­го таким об­ра­зом про­во­да ока­за­лось 3 Ом. Каким было со­про­тив­ле­ние про­во­да до раз­ре­за­ния?

Най­ди­те силу тока в каж­дом из оди­на­ко­вых ре­зи­сто­ров. К цепи при­ло­же­но на­пря­же­ние 12 В, со­про­тив­ле­ние ре­зи­сто­ра 1 кОм.

Най­ди­те силу тока в каж­дом из ре­зи­сто­ров (см. рис.). К цепи при­ло­же­но на­пря­же­ние 110 В, со­про­тив­ле­ние каж­до­го ре­зи­сто­ра 200 Ом.

После про­тя­ги­ва­ния про­во­да через во­ло­чиль­ный ста­нок его длина уве­ли­чи­лась в 4 раза. Как из­ме­ни­лось со­про­тив­ле­ние этого про­во­да?

Од­но­род­ный про­вод со­про­тив­ле­ни­ем 360 Ом со­еди­ни­ли коль­цом. В каких точ­ках этого коль­ца нужно к нему под­клю­чить­ся, чтобы по­лу­чить со­про­тив­ле­ние 80 Ом?

Ка­ко­во со­про­тив­ле­ние цепи (см. рис.) между точ­ка­ми A и В, если со­про­тив­ле­ние каж­до­го звена равно 2 Ом?

Ка­ко­во со­про­тив­ле­ние про­во­лоч­но­го куба (см. рис.) между точ­ка­ми А и C₁? Со­про­тив­ле­ние каж­до­го ребра куба 12 Ом.

Сила тока в на­гре­ва­тель­ном эле­мен­те элек­три­че­ско­го чай­ни­ка равна 4 А при на­пря­же­нии 120 В. Най­ди­те удель­ное со­про­тив­ле­ние ма­те­ри­а­ла, из ко­то­ро­го сде­ла­на об­мот­ка, если на из­го­тов­ле­ние на­гре­ва­те­ля пошло 18 м про­во­да се­че­ни­ем 0,24 мм².

Сколь­ко элек­три­че­ских лам­по­чек нужно взять, для из­го­тов­ле­ния елоч­ной гир­лян­ды, чтобы ее можно было вклю­чать в осве­ти­тель­ную сеть с на­пря­же­ни­ем 220 В, если каж­дая лампа имеет со­про­тив­ле­ние 23 Ом и рас­счи­та­на на силу тока 0,28 А?

Вы­чис­ли­те со­про­тив­ле­ние цепи, со­сто­я­щей из элек­три­че­ской лам­поч­ки со­про­тив­ле­ни­ем 9,5 Ом, рео­ста­та со­про­тив­ле­ни­ем 12 Ом и мед­ных про­во­дов дли­ной 4 м и се­че­ни­ем 0,4 мм², со­еди­нен­ных по­сле­до­ва­тель­но.

В элек­три­че­скую сеть с на­пря­же­ни­ем 120 В вклю­че­ны по­сле­до­ва­тель­но три ре­зи­сто­ра, со­про­тив­ле­ния ко­то­рых со­от­вет­ствен­но равны 12 Ом, 9 Ом и 3 Ом. Вы­чис­ли­те силу тока в цепи и на­пря­же­ние на каж­дом ре­зи­сто­ре.

В цепь вклю­че­ны по­сле­до­ва­тель­но три про­вод­ни­ка со­про­тив­ле­ни­я­ми 5 Ом, 6 Ом и 12 Ом со­от­вет­ствен­но. Какая сила тока в цепи и какое на­пря­же­ние при­ло­же­но к кон­цам цепи, если на­пря­же­ние на вто­ром про­вод­ни­ке 1,2 В?

Ка­ко­ва сила тока в про­вод­ни­ке R₂ (см. рис.)?

Какой ве­ли­чи­ны на­пря­же­ние по­ка­зы­ва­ют вольт­мет­ры V₁ и V₂?

Вы­чис­ли­те со­про­тив­ле­ние цепи, со­сто­я­щей из трех ре­зи­сто­ров, со­про­тив­ле­ния ко­то­рых равны 540 Ом, 270 Ом и 135 Ом, если они со­еди­не­ны па­рал­лель­но.

Какой ре­зи­стор надо со­еди­нить па­рал­лель­но с ре­зи­сто­ром в 300 Ом, чтобы по­лу­чить со­про­тив­ле­ние 120 Ом?

Когда че­ты­ре оди­на­ко­вых про­во­лоч­ных ре­зи­сто­ра со­еди­не­ны па­рал­лель­но, ока­за­лось, что их со­про­тив­ле­ние равно 200 Ом. Ка­ко­во со­про­тив­ле­ние каж­до­го ре­зи­сто­ра?

Про­вод­ни­ки со­про­тив­ле­ни­ем 3 Ом и 15 Ом со­еди­не­ны па­рал­лель­но и вклю­че­ны в цепь на­пря­же­ни­ем 45 В. Опре­де­ли­те силу тока в каж­дом про­вод­ни­ке и в общей цепи.

Три про­вод­ни­ка со­про­тив­ле­ни­ем 2, 3 и 6 Ом со­еди­не­ны па­рал­лель­но. Опре­де­ли­те рас­пре­де­ле­ние силы тока, если в не­раз­ветв­лен­ной части цепи сила тока равна 12 А. Ка­ко­во на­пря­же­ние на кон­цах каж­до­го про­вод­ни­ка?

Ам­пер­метр А по­ка­зы­ва­ет силу тока 1,6 А при на­пря­же­нии 120 В. Со­про­тив­ле­ние ре­зи­сто­ра R₁  — 100 Ом. Опре­де­ли­те со­про­тив­ле­ние ре­зи­сто­ра R₂ и по­ка­за­ния ам­пер­мет­ров А₁ и А₂.

Вы­чис­ли­те со­про­тив­ле­ние цепи, пред­став­лен­ной на ри­сун­ке, если со­про­тив­ле­ние каж­до­го из ре­зи­сто­ров равно 1 Ом.

Най­ди­те рас­пре­де­ле­ние сил токов и на­пря­же­ний в цепи, изоб­ра­жен­ной на ри­сун­ке, если а ам­пер­метр по­ка­зы­ва­ет 6 А.

Най­ди­те рас­пре­де­ле­ние сил токов и на­пря­же­ний в цепи, изоб­ра­жен­ной на ри­сун­ке, если

На ри­сун­ке дана схема элек­три­че­ской цепи. На­пря­же­ние Опре­де­лить со­про­тив­ле­ние всей цепи, силу тока до раз­ветв­ле­ния и в каж­дом ре­зи­сто­ре.

В цепь, ко­то­рая изоб­ра­же­на на ри­сун­ке, по­да­но на­пря­же­ние 55 В. Со­про­тив­ле­ния всех ре­зи­сто­ров оди­на­ко­вы и равны 2 Ом. Найти общее со­про­тив­ле­ние цепи, а также рас­пре­де­ле­ние токов и на­пря­же­ний.

Най­ди­те рас­пре­де­ле­ние сил токов и на­пря­же­ний в цепи, изоб­ра­жен­ной на ри­сун­ке, если ам­пер­метр по­ка­зы­ва­ет 2 А, а со­про­тив­ле­ние ре­зи­сто­ров
